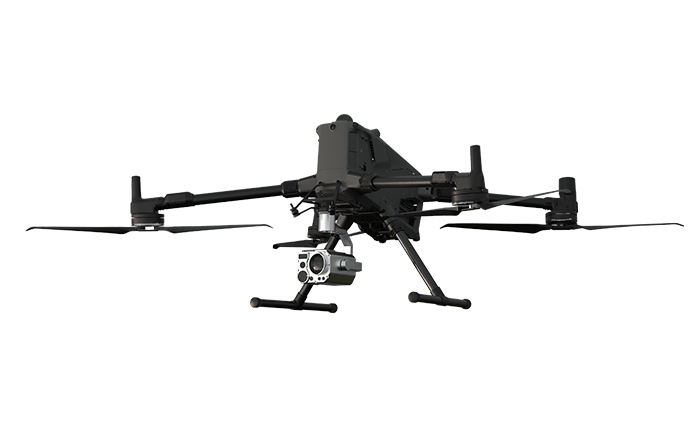

灵瞰V1是一款专为天然气行业设计的无人机载甲烷三维筛查系统，适用于地上和地下管道、井站设施、高层住宅等场景中的远距离甲烷泄漏检测任务。该系统搭载双摄像头、高频激光遥测器与激光测距仪，支持DJI企业级飞行平台，可实现远距离、非接触式检测与精准定位，大幅提升泄漏巡检效率与安全性。

激光甲烷遥测仪

检测原理：开放光路漫反射可调谐激光半导体吸收光谱（OP-TDLAS）；

检测激光等级：Class3R，避免直射人眼；

测量范围：100～99,999ppm·m；

测量精度：≤±10%相对误差（在20m距离，对1,000~50,000ppm·m范围内的甲烷气团进行测量）；

测量频率：50Hz，每秒可实现50个点位的检测；

最大检测距离与最小检测距离：

实际性能会受多种环境与目标因素影响：

● 气团的体积与浓度；

● 目标表面的反射强度及入射角度一致性（入射角为90°时效果最佳）；

● 环境光及太阳辐射干扰；

● 激光扫描时的移动速度。

典型测试结果：

● 在晴天（下午3:30，静止垂直测试）条件下，可连续检测到浓度为1,000ppm·m的气团(PMMA立方体模型)，有效检测距离为75m；

● 在多云（下午2:30，静止垂直测试）条件下，可连续检测到浓度为2,500ppm·m的气团(PMMA立方体模型)，有效检测距离为100m。

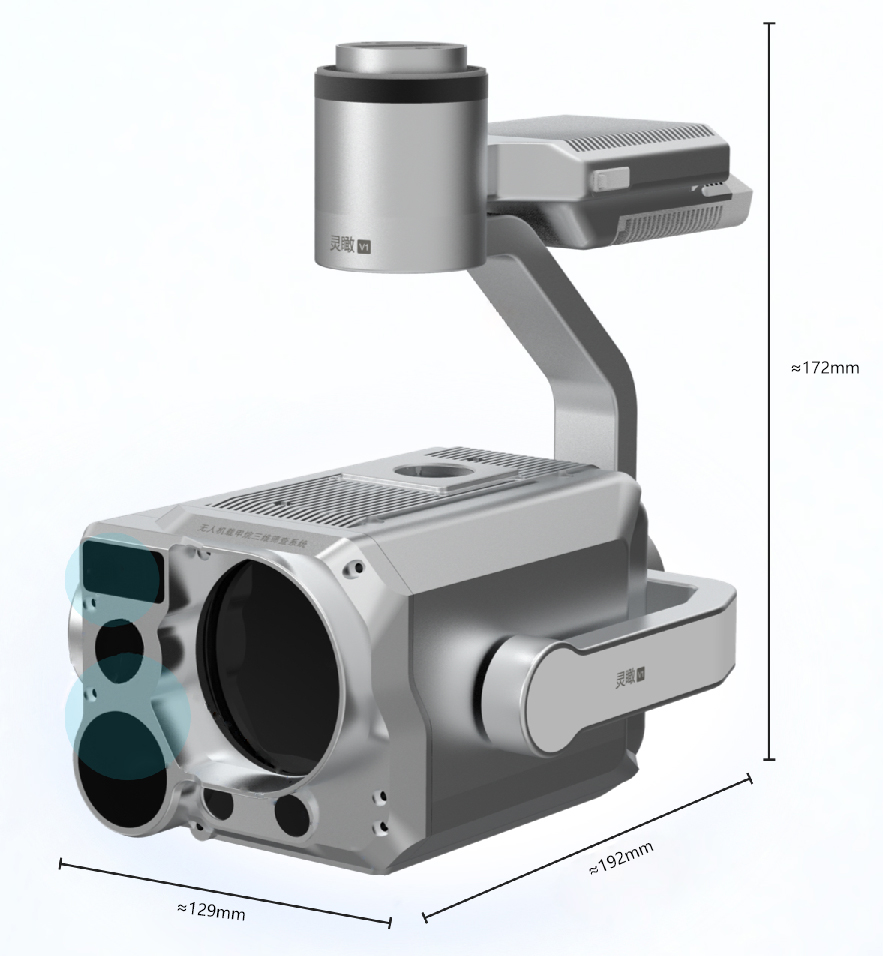

三轴增稳云台

● 支持俯仰、航向、横滚三轴稳定控制；

● 保证飞行画面与测量数据的双重稳定；

● 适配DJI Matrice 400/350，设备重量（含云台）~890g。

激光测距仪

● 支持最远500m（日）/800m(夜）的实时精确测距；

● 根据测距与云台角度数据，可精准高效的算出瞄准点的经纬度与相对高度。

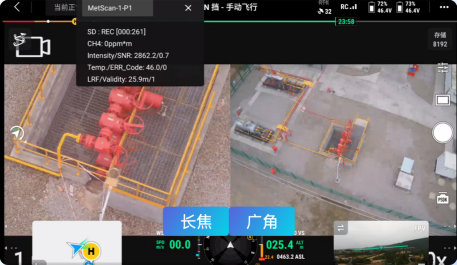

双摄像头系统

● 集成35mm广角+300mm长焦相机；

● 支持双画面实时融合，兼顾广域巡检视野与远距高清画面。

可飞时空大数据平台（SSI）--助力您高效分析灵瞰采集到的海量数据

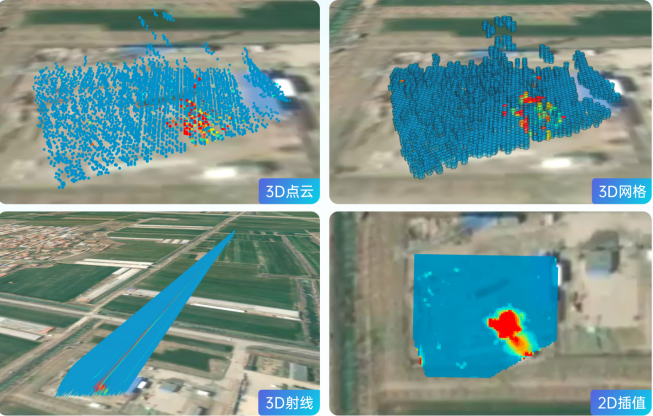

多维可视

● 可在2D/3D视角下通过点云、网格、激光射线和插值等图层直观呈现甲烷浓度的空间分布。

二次开发友好

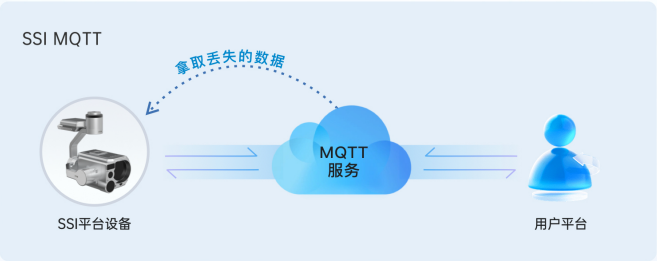

● SSIMQTT：监测数据毫秒级推送至远程平台或本地控制中心，实现远程监控与多通道告警即时联动；

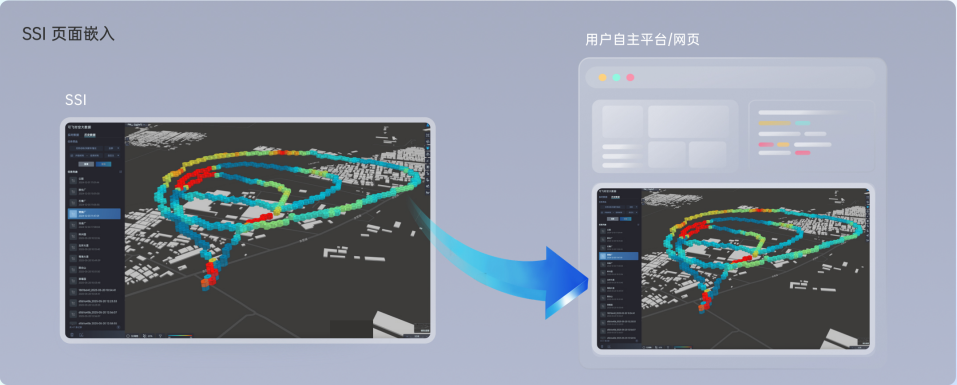

● SSI页面嵌入：可将SSI快速低成本融入到用户自有系统，实现统一的数据管理与分析（支持私有化布署）。

闭环分析

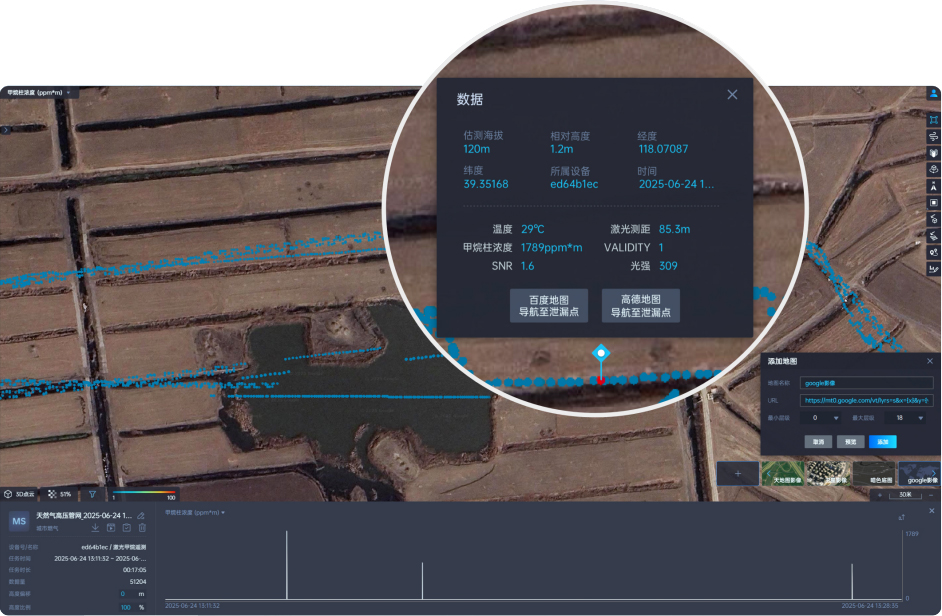

● 一键定位并导航至泄漏点，实现从数据洞察到现场查看的高效闭环。

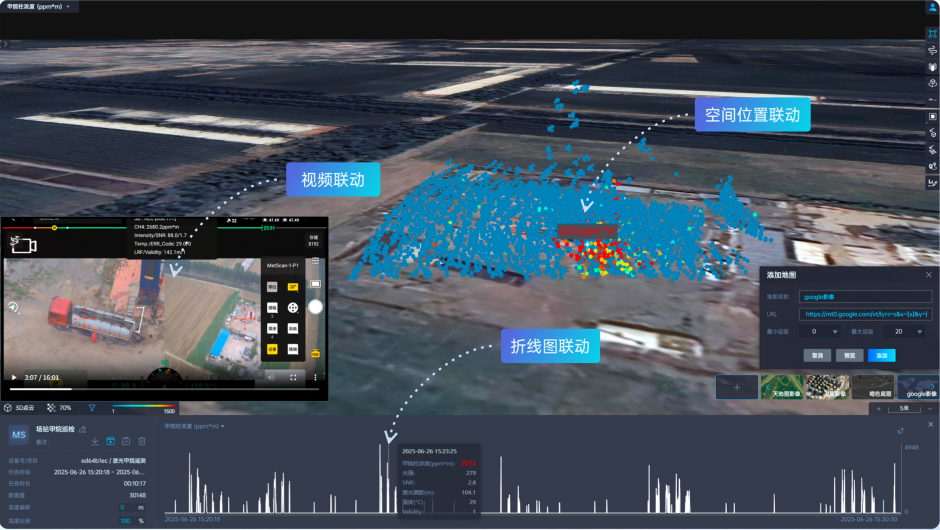

多元数据时空联动

● 拖动时间轴，折线图、检测点空间位置与视频同步联动，漏点坐标即刻标注，画面同步切换，高浓度点与其对应的实景状态一目了然。

应用场景

覆盖天然气井站、地上和地下管道、高层住宅等场景下的甲烷泄漏检测。

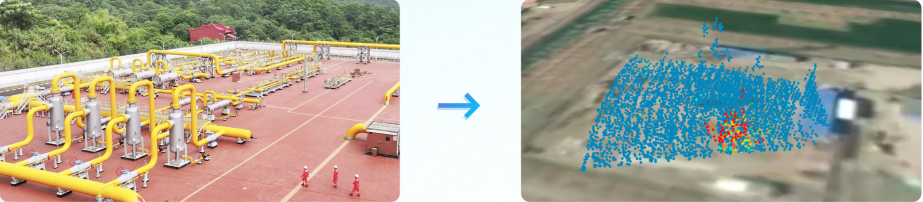

● 天然气井站

灵瞰V1在井站环境中，借助高频激光遥测、300mm超长焦、三轴增稳和激光测距，远距离高清拍摄泄漏阀门和法兰等部件，厘米级精准定位，并实时推送视频、浓度与坐标至SSI平台，助力运维快速锁定泄漏位置。

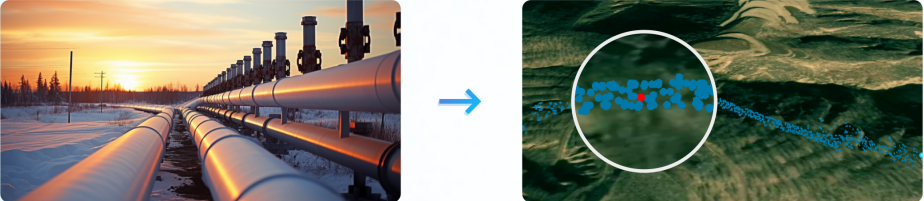

● 地上和地下管道

灵瞰V1通过1D/2D自动扫描和50Hz高频采样获取管道甲烷浓度数据，SSI平台实时将采集数据渲染为点云、网格、插值与射线图层，并结合定位信息精准标注泄漏源，实现管廊全景快扫与重点排查。

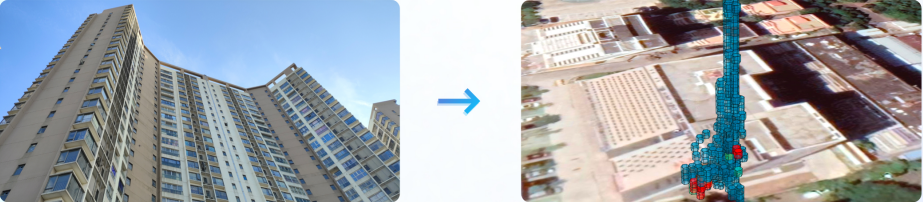

● 高层住宅

灵瞰V1以1D/2D扫描+50Hz采样捕获高层住宅内外的甲烷泄漏，300mm长焦+激光测距实现厘米级定位；SSI平台通过3D点云、网格等配合建筑的3D模型智能区分泄漏源并标注楼层，实现精准定位。

产品彩页下载链接：灵瞰V1无人机载甲烷三维筛查系统彩页。
